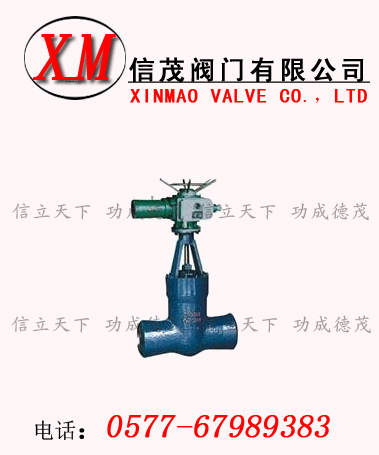

電站高壓閘閥概述：電站高壓閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。
技術參數為：PN1.6~32MPa; DIN10~600mm; 使用溫度為-29~695℃；主體材料為碳鋼、鉻鉬鋼、鉻鉬釩鋼、奧氏體不銹鋼等；適用介質為水、蒸汽、油品等。電站閥門產品被廣泛應用于火力發電廠的各種工況的管路上。操作方式：手動、電 動、氣動、齒輪傳動等。永嘉閥門供應網始終堅持“科技先行、品質領先、技術創新”戰略，生產的電站閥門產品結構緊湊新穎、選材考究合理、工藝成熟先進，是電站閥門用戶值得信賴的產品。
主要壓力等級：
公稱壓力 200、250、320
工作壓力P55 100V、P55 140V、P55 170V
應用范圍：
電站閘閥主要是作為水、蒸汽管路上的啟閉裝置，用于切斷或接通管路中的介質。使用時應全開或是全閉，不能作調節閥使用。電站閘閥工作原理：按順時針轉動手輪或閥桿螺母，閥桿帶動閘板下行，使密封面吻合，切通道，即為關閉；反之則為開啟。
結構特點：
設計、制造、檢驗、標記、供貨等均符合相關國內GB、JB、DL等有關標準。
材質符合ASME、JIS、GB、JB、DL等國內外相關標準。
所有閥門的密封副均采用不同硬度的Stellite硬質合金堆焊而成，密封副配對合理，密封性能好：耐高溫、硬 度高、抗擦傷、耐沖蝕、壽命長。
上密封面采用奧氏體不銹鋼或Stellite硬質合金堆焊而成，密封可靠、耐腐蝕，更換填料可在不停機的情況下進行，不影響系統運行。
體蓋采用壓力自緊式密封結構，壓力越高，密封性能越好。
閘閥采用雙閘板或彈性閘板結構，密封可靠，動作靈活，維修方便。
閥桿螺母與支架連接部分安裝了推力球軸承，轉動力矩小、啟閉靈活、省力省電。
電動裝置擇優選用名牌產品，具有體積小、重量輕、功能全、性能可靠的優點，還可與程控電腦配套使用，進行遠距離操作。
1.采用壓力自緊式密封，閥體支管兩端為焊接連接。
2.閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
3.閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。
標準規范：
設計制造標準：JB/T 3595、GB/T12234、ASME B16.34
結構長度標準：JB/T 3595、GB/T 12221-2005
接口連接尺寸：JB/T 3595、GB/T 12224
壓力溫度等級：JB/T3595、GB/T 12224-2005
試驗檢驗標準：JB/T3595、MSS SP61、GB/T 13927-2008
主要零件的材料說明：
|
零件名稱
|
材料牌號
|
|
閥體
|
A216WCB
|
A217WC1
|
A217WC6
|
A217WC9
|
|
閘板
|
A216WCB
|
A217WC1
|
A217WC6
|
A217WC9
|
|
閥座
|
25
|
15CrMoA
|
12Cr1MoVA
|
12Cr1MoVA
|
|
閥桿
|
1Cr17Ni2
|
1Cr17Ni2
|
SUH600
|
SUH600
|
|
20Cr1Mo1V1A
|
20Cr1MoVA
|
|
閥蓋
|
25
|
15CrMoA
|
12Cr1MoVA
|
12Cr1MoVA
|
|
WCB
|
WC1
|
WC6
|
WC9
|
|
填料
|
增強柔性石墨
|
|
支架
|
WCB
|
WCB
|
WCB
|
WCB
|
|
WC1
|
WC6
|
WC9
|
|
密封環
|
S軟鋼(增強柔性石墨)
|
S軟鋼
|
F軟鋼
|
|
空桿螺母
|
45(ZCuZn25A16Fe3Mn3)
|
|
適用溫度
|
≤425℃
|
≤450℃
|
≤540℃
|
≤570℃
|
產品型號：Z962H-200 Z962H-200 Z962Y-250 Z960Y-250 Z960Y-320Z962Y-P 54 100V Z962Y-P 54 140V Z960Y-P 54 140V Z960Y-P 54 170V
注：
1 、制照與驗收技術條件按 E101 和B3595-93 的規定。
2 、閥門試驗按 JB3595-93 和 JB3595- 93 和 JB3595-93 的規定，閥門密封試驗和上密封試驗壓力按 JB3595-93 的規定。
3 、結構長度按 E101 的規定或用戶提供尺寸。
4 、焊接坡口按電力工業管理標準78DG 的規定或按用戶提供尺寸。
主要尺寸及重量
|
型號
|
公稱通徑 DN （ mm ）
|
主要尺寸（ mm ）
|
重量（ kg ）
|
|
L
|
D1
|
D2
|
|
Z962H-200
Z960Y-200
Z962Y-P54100V
Z960Y-P54100V
|
150
|
650
|
164
|
200
|
420
|
|
175
|
750
|
186
|
223
|
526
|
|
200
|
800
|
200
|
262
|
550
|
|
225
|
850
|
233
|
282
|
595
|
|
250
|
950
|
275
|
325
|
1210
|
|
300
|
1200
|
312
|
380
|
2100
|
|
Z962H-250
Z960Y-250
Z962Y-P54140V
Z962Y-P54140V
|
150
|
700
|
150
|
200
|
420
|
|
175
|
750
|
175
|
223
|
530
|
|
200
|
800
|
200
|
262
|
560
|
|
225
|
850
|
220
|
282
|
600
|
|
250
|
950
|
265
|
325
|
1220
|
|
300
|
1194
|
305
|
380
|
2120
|
|
Z960Y-320
Z960Y-P57170V
|
150
|
700
|
150
|
200
|
615
|
|
175
|
750
|
170
|
225
|
680
|
|
200
|
800
|
200
|
262
|
695
|
|
225
|
850
|
207
|
283
|
700
|
|
250
|
950
|
250
|
325
|
1460
|
|
300
|
1245
|
265
|
377
|
2650
|
|
