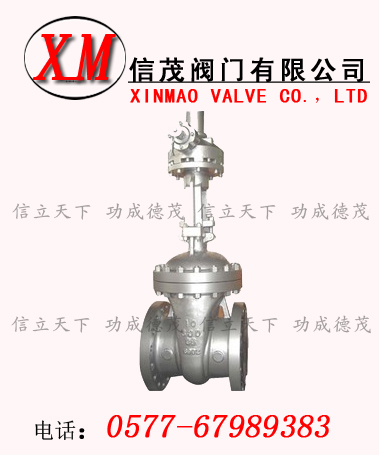

傘齒輪不銹鋼閘閥概述：
傘齒輪不銹鋼閘閥又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。
閘閥具有以下優點：
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
性能范圍 Specifications
|
型 號
Type
|
公稱壓力
Nominal
pressure
|
試驗壓力Test pressure
|
工作溫度(℃)
Working
Temperature
|
適用介質
Suitable
Medium
|
|
強度(水)Mpa
|
密封(水)空氣(Mpa)
|
低壓密封(空氣)Mpa
|
|
Z541W-64P(R)
|
6.4
|
9.6
|
7.0
|
0.6
|
≤200
|
ACETIC ACID
|
|
醋 酸 類
|
主要零件材料 Material for main parts
|
零件名稱
Part name
|
材 料Material
|
|
Z41Y-16i/25i/40i
|
Z41W-16P/25P/40P
|
Z41W-16R/25P/40R
|
|
閥體、閥蓋
Body donnet
|
鉻 鎳 鋼
Ci Ni STEEL
|
鉻鎳鈦鋼
Ci Ni Ti
|
鉻鎳鉬鈦鋼
Ci Ni Mo Ti Steel
|
|
閥 板
Wedge gate
|
合金鋼+硬質合金
|
|
閥 桿
Stem
|
合 金 鋼
ALLoy steel
|
|
閥桿螺母
Stem
|
鋁鐵青銅 Al bronze
|
|
手 輪
Hand wheel
|
灰鑄鐵、可鑄鍛鐵 Castirom forageable casriron
|
|
