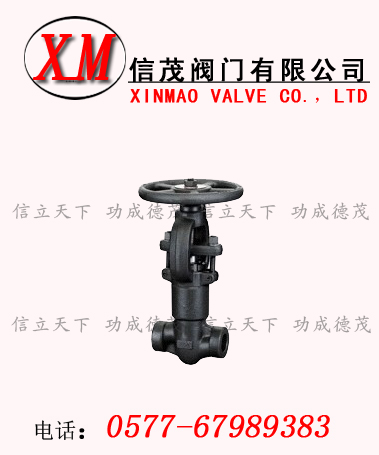

鍛鋼自密封截止閥標準材質明細表
|
序號 |
零件名稱
|
CS to ASTM |
AS to ASTM |
SS to ASTM
|
|
Ttpe A105 |
Type A182 F22 |
Type A182 304(L) |
A182 F316(L) |
|
1 |
閥體
|
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥瓣
|
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
閥桿
|
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
密封螺母
|
A105 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
密封圈
|
A182 F304L |
A182 F316L |
|
6 |
閥蓋
|
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
銷釘
|
A276 420 |
A182 F304 |
|
8 |
墊圈
|
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
9 |
提升螺母
|
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
10 |
填料
|
柔性石墨 |
PTFE |
|
11 |
手輪
|
A276 420 |
A182 F304 |
|
12 |
填料壓板
|
A216 WCB |
A351 CF8 |
|
13 |
填料壓板
|
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
14 |
螺母
|
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
閥桿螺母
|
A276 410 |
|
16 |
手輪
|
A197 |
|
17 |
銘牌
|
SS |
|
18 |
螺母
|
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
適用介質
|
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
適用溫度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸和重量
|
NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
L(RTJ) |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
|
2500Lb |
264 |
273 |
308 |
349 |
384 |
451 |
|
H(開) |
900Lb～1500Lb |
318 |
318 |
318 |
398 |
408 |
524 |
|
2500Lb |
333 |
333 |
333 |
410 |
420 |
524 |
|
W |
160 |
160 |
180 |
200 |
250 |
280 |
|
重量 |
900Lb～1500Lb |
15.5 |
16.9 |
18.9 |
28.9 |
34.3 |
52.8 |
|
2500Lb |
18.0 |
20.5 |
23.0 |
36.1 |
45.0 |
81.5 |
|
