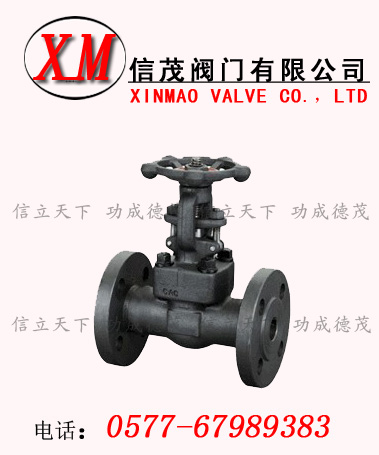

壓力自密封鍛鋼閘閥產品介紹：
壓力自緊式鍛鋼閘閥采用壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋螺紋連接，內壓自密封環密封。
壓力自密封鍛鋼閘閥應用范圍：
鍛鋼閘閥適用于Class150～2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
壓力自密封鍛鋼閘閥采用以下結構：
全徑鍛鋼閘閥或縮徑鍛鋼閘閥
明桿支架式（OS&Y）
自定心壓板壓套式
螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋連接端（NPT）符合ANSI/ASME B1.20.1
1.鍛鋼閥門采用壓力自緊式密封，閥體支管兩端為焊接連接。
2.閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
3.閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。
壓力自密封鍛鋼閘閥標準規范：
設計制造標準：JB/T 7746、API602
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
承插焊標準：JB/T 1751、ASME B16.11
螺紋連接標準：GB 7306、ASME B2.1
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
壓力自密封鍛鋼閘閥零件材料與工況：
|
序號 |
零件名稱 |
CS to ASTM 碳鋼 |
AS to ASTM 合金鋼 |
SS to ASTM 不銹鋼 |
|
A105 |
F22 |
F304(L) |
F316(L) |
|
1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
閥座 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
|
3 |
閘板 |
A182F430&410 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
4 |
閥桿 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
5 |
密封螺母 |
A105 |
A182F304 |
A182F304(L) |
F316(L) |
|
6 |
密封環 |
A216 304L |
A276316L |
|
7 |
閥蓋 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
8 |
活節螺栓 |
A193B7 |
A193B16 |
A193B8(M) |
|
9 |
銷釘 |
A276F420 |
A182F304(L) |
|
10 |
填料 |
柔性石墨 |
PTFE |
|
11 |
提升螺栓 |
A1942H |
A1944 |
A1948 |
A1948M |
|
12 |
填料壓套 |
A276F420 |
A182F304 |
|
13 |
填料壓板 |
A216WCB |
A182F304 |
|
14 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
15 |
閥桿螺母 |
A276-410 |
|
16 |
固定螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
17 |
手輪 |
A197 |
|
18 |
鎖緊螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
19 |
油嘴 |
銅 |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定。
|
NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
L |
900Lb-150Lb |
140 |
140 |
140 |
178 |
178 |
216 |
|
2500Lb |
186 |
186 |
186 |
232 |
232 |
279 |
|
H(開) |
321 |
321 |
321 |
380 |
414 |
502 |
|
W |
160 |
160 |
180 |
200 |
250 |
280 |
|
重量 |
900LB-1500LB |
11.5 |
10.8 |
10.5 |
19.6 |
21.0 |
55.4 |
|
2500LB |
12.3 |
11.6 |
10.8 |
26.0 |
28.4 |
60.0 |
