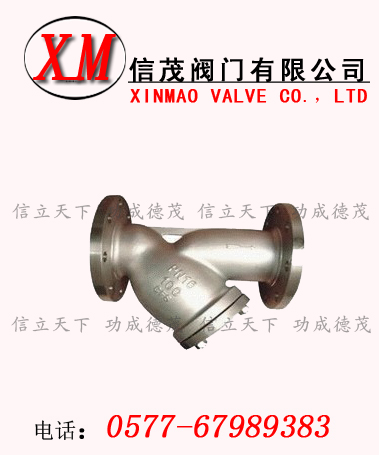

法蘭過濾器概述：
Y型法蘭過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水，油、氣?？砂从脩粢笾谱鳛V網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短，對一般小型號者，只需5-10分鐘。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。
主要技術參數
|
殼體材質
|
黃銅
|
碳鋼
|
不銹鋼
|
|
公稱通徑
|
15～500mm
|
|
濾框?yàn)V網材質
|
不銹鋼
|
|
密封件材質
|
耐油石棉、丁腈橡膠、聚四氟乙烯
|
|
工作溫度（℃）
|
-30~380
|
-80~425
|
-80~450
|
|
公稱壓力（MPa）
|
1.6~10（150Lb~600Lb）
|
|
過濾精度（目/in）
|
10~300
|
1.閥體 2. 濾芯網 3.密封件 4.濾網蓋
外形尺寸
|
DN
|
"英寸
|
L
|
H
|
H1
|
拉桿伸縮過濾器
|
參考重量kg
|
|
15
|
1/2
|
125
|
70
|
150
|
L
|
H
|
2
|
|
20
|
3/4
|
145
|
70
|
150
|
|
|
3
|
|
25
|
1
|
160
|
80
|
160
|
|
|
3.8
|
|
32
|
1 1/4
|
180
|
90
|
180
|
|
|
6
|
|
40
|
1 1/2
|
200
|
100
|
240
|
|
|
7.2
|
|
50
|
2
|
220
|
130
|
250
|
300
|
130
|
10
|
|
65
|
2 1/2
|
260
|
165
|
350
|
350
|
165
|
17
|
|
80
|
3
|
280
|
195
|
390
|
400
|
195
|
20
|
|
100
|
4
|
320
|
230
|
450
|
450
|
230
|
32
|
|
125
|
5
|
350
|
300
|
520
|
500
|
300
|
53
|
|
150
|
6
|
380
|
335
|
580
|
550
|
335
|
66
|
|
200
|
8
|
495
|
420
|
690
|
650
|
420
|
110
|
|
250
|
10
|
595
|
500
|
800
|
775
|
500
|
165
|
|
300
|
12
|
640
|
580
|
950
|
900
|
580
|
225
|
|
350
|
14
|
700
|
640
|
1150
|
|
|
312
|
|
400
|
16
|
800
|
700
|
1360
|
|
|
500
|
|
450
|
18
|
850
|
790
|
1480
|
|
|
700
|
|
500
|
20
|
900
|
875
|
1650
|
|
|
900
|
分類說明
本過濾器有殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍。
用于管道清除輸送介質：熱水、冷水、蒸汽、壓縮空氣各種機械雜質，特別是鍋爐房循環水泵前均需安此產品，為了清除系統中的機械雜質，使設備和管道免受堵塞和磨損，在額定流速下壓損為0.05-0.1米水柱。
用于各種用汽設備，如:蒸汽儀表、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱。
油過濾器該主品濾眼密度有多種。例如：64孔、200孔、300孔/Cm2。用于各種輸油管道上一切設備。例如:油泵、油鍋爐前均需安裝，在額定流速下壓損為0.05-0.1米水柱。
|
